Поиск обрыва проводки

Fluke 2042 - портативный прибор, состоящий из приемника и передатчика. Принцип его работы заключается в следующем: передатчик, подключенный к проводнику, генерирует электрический ток и создает вокруг него магнитное поле. В катушке приемника, при условии что проводник располагается в непосредственной близости от приемника, индуцируется напряжение и на выходе мы получаем звуковой сигнал. Приемник имеет три катушки, что позволяет располагать его под любым углом к проводнику.


Самостоятельно воспользоваться кабелеискателем Fluke 2042, взяв его в аренду, можно оставив заявку на нашем сайте. Стоимость аренды за сутки составляет 1500 рублей.


Fluke 2042 помогает справиться со следующими задачами:

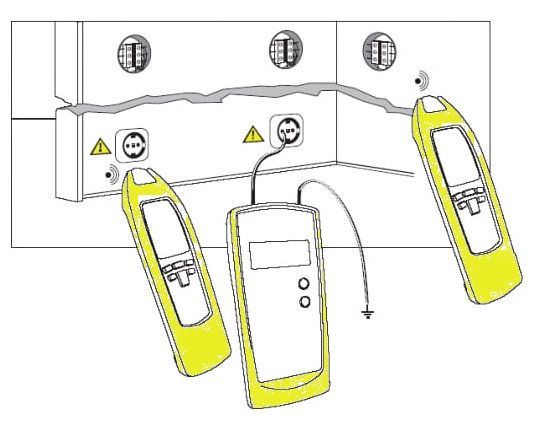

Поиск скрытой проводки, розеток, распределительных коробок и выключателей


Поиск скрытой проводки, розеток, распределительных коробок и выключателей.


Цепь необходимо отключить от электричества, заземление и нейтральная линия должны быть полностью исправны. Подсоединить передатчик к нейтральному проводу, к фазе и искать согласно схеме. Данным методом можно отследить все отводы данной цепи.

Поиск обрывов проводки.


Поиск обрывов проводки.


Контур требуется обесточить. Все линии, находящиеся в одном коробе с оборванной, должны быть подсоеденины к вспомогательному заземлению. Передатчик подключается к проводу и нейтрали, и проводится эксперимент согласно рисунку.

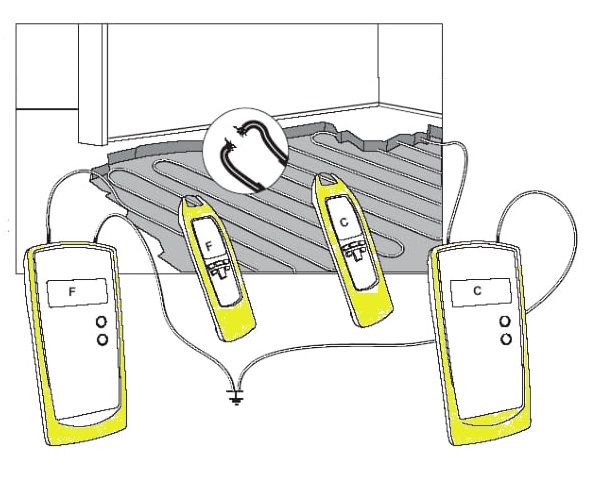

Поиск обрыва проводки электрического теплого пола.


Поиск обрыва проводки электрического теплого пола.


Контур теплого пола нужно обесточить. В случае если экранирующая проводка или экранирующий коврик располагаются выше проводов, то заземления может не быть. Необходимо соблюдать условия подключения, продемонстрированные на схеме.

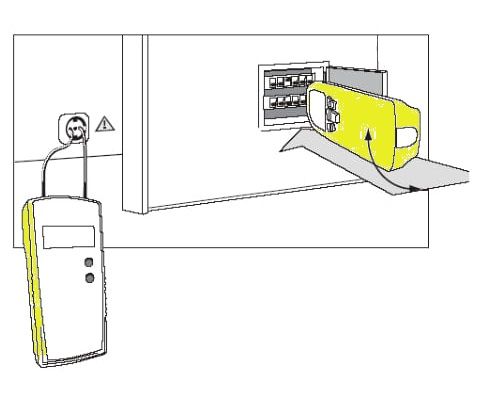

Идентификация предохранителей.


Идентификация предохранителей.


Подсоединить генератор тока к розетке между фазой и нейтралью, как изображено на рисунке, и установить на приборе «LEVEL 1». Снять крышку со щита и проследить предохранитель линии.

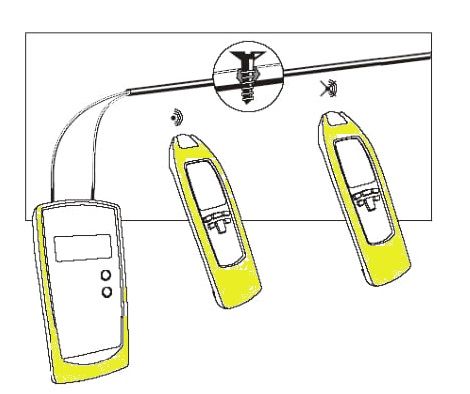

Обнаружение коротких замыканий.


Обнаружение коротких замыканий.


Необходимо обесточить кабель и подсоединить устройство согласно схеме. Короткие замыкания обычно могут быть выявлены в случае сопротивления меньше 20 Ом. Для этого можно воспользоваться мультиметром.

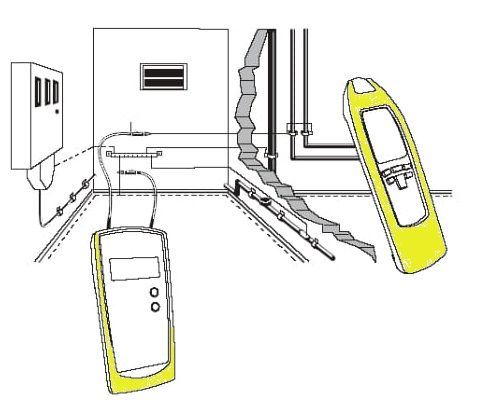

Обнаружение мест залегания металлических труб.


Обнаружение мест залегания металлических труб.


Все электрические системы в помещении должны быть обесточены из соображений безопасности. Соединить генератор с концом искомой трубы, второй конец подсоединить к земле.

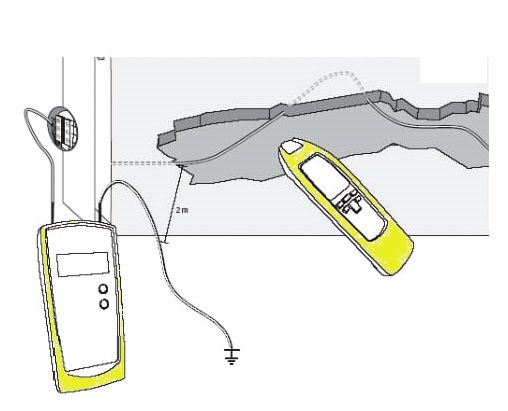

Поиск проводников, залегающих в земле до двух метров.


Поиск проводников, залегающих в земле до двух метров.


Полностью обесточить цепь и убедиться что расстояние от заземляющего провода до искомого достаточно велико. Подключить оборудование к линии. Медленно и круговыми движениями искать кабель, помня, что уровень сигнала уменьшается с увеличением расстояния до кабеля.


Ознакомиться с подробной инструкцией к прибору можно по ссылке.
